Come sostituire la linea di un iniettore di carburante?

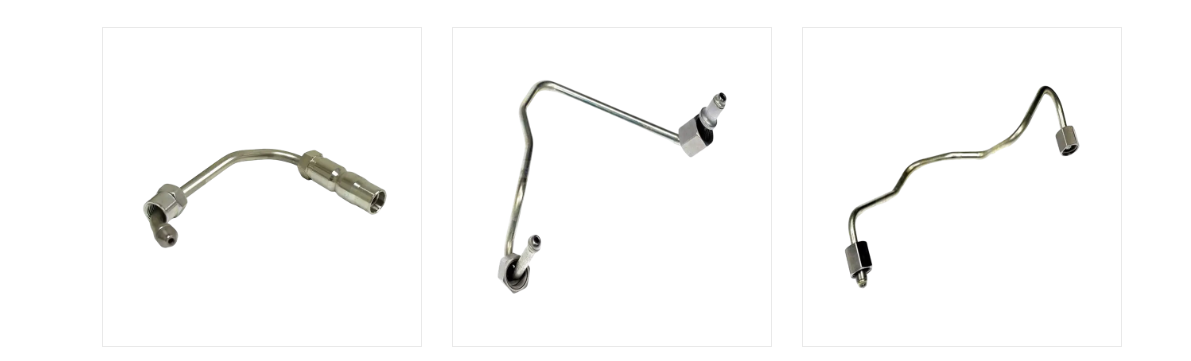

Tipi comuni di linee di iniettori di carburante e loro caratteristiche

Non tutte le linee degli iniettori di carburante hanno lo stesso aspetto o prestazioni allo stesso modo. Il tipo corretto dipende dal sistema di iniezione del carburante che serve, dalla pressione che deve sopportare e dalla flessibilità di instradamento consentita dal vano motore. Le schede seguenti descrivono le configurazioni più comunemente riscontrate quando si acquista una linea sostitutiva.

Le linee degli iniettori di carburante sono progettate per resistere a un inviluppo di pressione molto specifico a seconda del sistema di iniezione del carburante che servono. I vecchi sistemi di pompe in linea meccaniche funzionano generalmente a pressioni di picco significativamente inferiori rispetto ai moderni sistemi common rail. L'architettura diesel common rail, in particolare, ha spinto verso l'alto le pressioni di iniezione nelle successive generazioni di motori per migliorare l'atomizzazione e ridurre le emissioni. Poiché la linea di sostituzione corretta deve essere classificata almeno per la pressione operativa di picco del sistema, capire dove si trova un dato motore in questo spettro di pressione è un primo passo importante prima di ordinare una parte di ricambio. L'indicatore di seguito illustra una posizione approssimativa per i moderni sistemi diesel common rail all'interno di una scala di riferimento generale da 0 a 250MPa.

L'ago dell'indicatore si trova nella parte superiore della scala, riflettendo il punto ampiamente citato secondo cui i moderni sistemi diesel common rail funzionano comunemente a pressioni di picco superiori a 200 MPa. Questo è significativamente più alto dell'intervallo di pressione associato ai vecchi sistemi di pompe di iniezione meccaniche in linea, che tipicamente rientrano nelle porzioni inferiore e centrale della stessa scala. L’implicazione pratica per chiunque cerchi una linea di ricambio per un iniettore di carburante è semplice: una linea progettata per un sistema più vecchio e a bassa pressione non dovrebbe mai essere sostituita su un moderno motore common rail, anche se le dimensioni fisiche sembrano simili. I produttori soddisfano questo requisito di pressione principalmente attraverso la selezione dei materiali e il processo di lavorazione a freddo descritto nella sezione successiva, piuttosto che semplicemente utilizzando una parete più spessa sui tubi ordinari. Vale la pena notare che l'esatta pressione di picco per qualsiasi modello di motore specifico dovrebbe sempre essere confermata rispetto alle specifiche del produttore del motore piuttosto che presupposta da una scala di riferimento generale come questa. Diverse generazioni di motori dello stesso produttore possono anche funzionare a livelli di pressione diversi poiché i requisiti di emissioni e prestazioni evolvono nel tempo. Questo è uno dei motivi per cui la sostituzione della linea dell'iniettore di carburante non è un compito valido per tutti e perché abbinare le specifiche esatte alla variante del motore è più importante che abbinare solo l'aspetto fisico approssimativo. Per le officine che gestiscono un'ampia gamma di modelli di motore, tenere una tabella di riferimento per gli intervalli di pressione comuni per tipo di sistema può ridurre il rischio di installare una linea sottodimensionata. Poiché una linea che opera al di sotto della sua pressione nominale può guastarsi senza evidenti segnali di avvertimento, questo controllo delle specifiche viene generalmente trattato come un passaggio rilevante per la sicurezza piuttosto che come una formalità facoltativa. L'esame di questo contesto di pressione aiuta anche a spiegare perché le linee degli iniettori di carburante, a differenza di molti altri raccordi per tubi automobilistici, sono prodotte con tolleranze relativamente strette e classi di pressione dedicate piuttosto che con un unico design universale.

La linea corretta dell'iniettore di carburante deve essere classificata per la classe di pressione specifica del motore che serve, poiché la sostituzione di una linea a pressione inferiore su un moderno sistema common rail può portare a guasti.

Come sono costruite le linee degli iniettori di carburante: materiale, struttura e principio di funzionamento

Una linea di iniettore di carburante è più di un semplice tratto di tubo. Solitamente è realizzato con tubi di acciaio a bassa lega ad alta resistenza appositamente selezionati, quindi trattati termicamente per aumentare la resistenza allo snervamento di base. Molte linee ad alta pressione subiscono poi un ulteriore processo di lavorazione a freddo noto come autofrettage, in cui il tubo è sottoposto a una pressione interna controllata che provoca una leggera deformazione plastica della parete interna. Una volta rilasciata la pressione, la parete interna conserva uno strato di stress di compressione residuo che deve essere superato dalla pressione operativa prima che si accumuli qualsiasi stress di trazione netto nel materiale, il che migliora significativamente la resistenza alla fatica e la pressione di scoppio. L'attrezzatura di precisione per la piegatura dei tubi CNC viene quindi utilizzata per modellare la linea finita secondo l'esatta geometria tridimensionale richiesta da un motore specifico, poiché un raggio di curvatura non corrispondente può concentrare lo stress nel punto sbagliato lungo la linea. La tabella seguente riassume gli elementi strutturali tipicamente presenti in una linea rigida ad alta pressione rispetto ad una linea corrugata flessibile.

La resistenza alla fatica di una linea di iniettore di carburante è determinata in gran parte dal modo in cui viene lavorato il tubo di acciaio piuttosto che dal solo spessore della parete. Gli impulsi ripetuti ad alta pressione provenienti da ciascun evento di iniezione esercitano uno stress ciclico sulla parete interna del tubo, che è il punto in cui è più probabile che si formino crepe da fatica nel tempo. Il trattamento termico può migliorare la resistenza di base dell'acciaio, ma l'ulteriore processo di lavorazione automatica a freddo viene utilizzato specificamente per contrastare questo stress ciclico. Il grafico seguente presenta un indice di durata a fatica relativo illustrativo che confronta tubi standard, tubi trattati termicamente e tubi trattati con autofrettaggio.

Come mostra il grafico, in questa illustrazione i tubi di acciaio standard senza lavorazioni aggiuntive vengono impostati come indice di vita a fatica relativa di riferimento. I tubi trattati termicamente mostrano un moderato miglioramento rispetto al valore di riferimento, coerente con il principio ingegneristico generale secondo cui il trattamento termico aumenta la resistenza allo snervamento di base e quindi aumenta il livello di sollecitazione che un tubo può tollerare prima che si accumuli il danno da fatica. I tubi trattati con Autofrettage mostrano il miglioramento più grande tra le tre categorie in questo confronto illustrativo, il che è in linea con il motivo per cui questo processo di lavorazione a freddo è specificamente associato alla produzione di linee di iniettori di carburante ad alta pressione piuttosto che a tubi di acciaio per uso generale. Il meccanismo alla base di questo miglioramento è che lo stress di compressione residuo lasciato nella parete interna dopo l'autofrettaggio deve essere prima superato mediante stress di trazione operativa prima che si sviluppi qualsiasi stress di trazione netto, aumentando di fatto la soglia di fatica pratica. Ciò è particolarmente rilevante per le linee degli iniettori perché subiscono un numero molto elevato di cicli di pressione durante la vita operativa del motore, rendendo significativo in termini cumulativi anche un moderato miglioramento della resistenza alla fatica. Vale la pena considerare questo grafico come un confronto relativo illustrativo piuttosto che una garanzia di una specifica durata di servizio, poiché le prestazioni effettive a fatica dipendono anche dal diametro del tubo, dallo spessore della parete, dal raggio di curvatura e dalla qualità dell'installazione. Si prevede generalmente che una linea trattata con autofrettaggio correttamente prodotta e correttamente installata superi le prestazioni di un tubo standard di dimensioni simili nelle stesse condizioni operative, in base alla scienza dei materiali di base sopra descritta. Questo è uno dei motivi per cui un produttore specializzato di tubi per iniettori di carburante generalmente considera questa fase di lavorazione come una parte fondamentale della produzione piuttosto che come un aggiornamento opzionale. Per gli acquirenti e le officine che acquistano linee sostitutive, la conferma che un fornitore applichi questo tipo di lavorazione alle linee ad alta pressione può essere una questione rilevante, separata dalle specifiche dimensionali di base della linea. Comprendere questo dettaglio produttivo aiuta anche a spiegare perché un tubo d'acciaio generico, anche se con dimensioni esterne corrispondenti, non è considerato un sostituto appropriato per una linea di iniettore di carburante appositamente costruita in un'applicazione ad alta pressione.

La lavorazione a freddo con autofrettaggio e la piegatura CNC di precisione sono ciò che conferisce a una linea di iniettori di carburante appositamente costruita la sua resistenza alla fatica, motivo per cui un tubo di acciaio generico non è un sostituto appropriato.

Scenari applicativi e criteri di selezione chiave per le linee degli iniettori di carburante

Le linee degli iniettori di carburante sono utilizzate in un'ampia gamma di applicazioni diesel e ad iniezione diretta. I motori diesel per passeggeri e autocarri leggeri con sistemi Common Rail si affidano a linee ad alta pressione corte e piegate con precisione, instradate attraverso un vano motore ben compatto. I motori diesel per autocarri pesanti e agricoli spesso utilizzano linee più lunghe con una geometria di curvatura più complessa per raggiungere gli iniettori posizionati su una testata più grande. I motori diesel marini e i gruppi elettrogeni industriali utilizzano spesso linee di diametro maggiore progettate per cicli di lavoro continui anziché per uso automobilistico intermittente. Anche i sistemi di iniezione diretta della benzina utilizzano linee ad alta pressione dedicate, sebbene in genere a pressioni di picco inferiori rispetto ai sistemi common rail diesel.

Quando selezionano o acquistano una linea di iniettore di carburante sostitutiva, gli acquirenti generalmente seguono una serie coerente di criteri prima di effettuare un ordine con un produttore o fornitore:

1. La pressione nominale della linea soddisfa o supera la pressione operativa di picco del sistema motore?
2. Il diametro esterno e lo spessore della parete corrispondono alle specifiche dell'attrezzatura originale?
3. La geometria della piega e la lunghezza complessiva riproducono correttamente il percorso originale?
4. I raccordi terminali e l'angolo del cono di tenuta corrispondono alle porte della pompa e degli iniettori collegati?
5. Il materiale e la lavorazione dei tubi (trattamento termico, autofrettaggio) sono compatibili con il servizio ad alta pressione?
6. Il produttore o il grossista è in grado di supportare ordini ripetuti con precisione dimensionale costante per esigenze di flotta o di più unità?

Le linee degli iniettori di carburante non subiscono una pressione costante e costante durante il funzionamento del motore; invece, la pressione fluttua rapidamente quando ogni evento di iniezione apre e chiude l'iniettore. Questo schema di pulsazione si ripete molte volte al secondo alle velocità tipiche del motore, imponendo cicli di sollecitazione ripetuti sulla linea e sui suoi raccordi terminali. Selezionare una linea classificata solo per la pressione operativa media, piuttosto che per la pressione di picco raggiunta durante ciascun impulso, lascerebbe un margine di sicurezza significativamente ridotto. Gli ingegneri che esaminano la progettazione del sistema di iniezione in genere esaminano la forma della pulsazione della pressione, non solo un singolo numero di picco, per comprendere le condizioni operative reali lungo la linea. Il grafico dell'area seguente presenta uno schema illustrativo della pulsazione della pressione su un ciclo di iniezione per contesto.

Il grafico con area ombreggiata mostra un brusco aumento della pressione durante l'evento di iniezione stesso, riflettendo il breve periodo in cui il carburante viene forzato attraverso l'ugello dell'iniettore alla pressione di picco del sistema. Al di fuori di questa finestra di iniezione, la pressione nella linea si stabilizza verso una linea di base relativamente più stabile associata al common rail o alla pressione di mantenimento della pompa. Questo schema si ripete continuamente mentre il motore funziona, il che significa che la linea dell'iniettore subisce un numero molto elevato di questi cicli di pressione durante le normali ore di funzionamento. Il significato pratico di questo modello di pulsazione è che le specifiche di pressione nominale della linea devono tenere conto del picco di ciascun impulso, non semplicemente della pressione media durante il ciclo. Questo è anche uno dei motivi per cui la resistenza alla fatica, discussa nella sezione precedente, è una considerazione progettuale così importante specificamente per le linee degli iniettori di carburante, poiché la linea è essenzialmente soggetta a un modello di carico ciclico continuo anziché a una singola pressione statica. Le variazioni della velocità e del carico del motore modificano anche la frequenza, e in una certa misura la forma, di questo modello di pulsazione, poiché i tempi e la durata dell'iniezione si adattano ai requisiti di rifornimento. Una linea correttamente classificata e lavorata per la classe di pressione prevista è progettata per tollerare questo modello di pulsazione durante l'intervallo di manutenzione previsto del motore. Se una linea è stata sottospecificata o ha sviluppato danni da fatica dovuti all'età o a un difetto di fabbricazione, questa pulsazione ripetuta è spesso il meccanismo che alla fine porta a una rottura o a un guasto in un punto di concentrazione dello stress come una connessione piegata o di raccordo. Questo modello di stress guidato dalle pulsazioni è rilevante anche per il punto precedente relativo alla valutazione della pressione: una linea che appare adeguata sulla base di un solo valore di pressione media può ancora essere sottodimensionata rispetto alla pressione di picco effettiva che sperimenterà durante il servizio. Riconoscere questa distinzione è un contesto utile quando si confrontano le schede tecniche per le diverse opzioni della linea di iniettori durante una decisione di selezione o sostituzione.

La scelta della giusta linea dell'iniettore di carburante dipende dalla corrispondenza della pressione nominale, delle dimensioni e della geometria della curvatura con l'esatto sistema motore, non solo dalla categoria di applicazione generale.

Tipi di linee degli iniettori di carburante: confronto dettagliato

La tabella seguente mette a confronto le tre configurazioni più rilevanti per una decisione di sostituzione: la linea rigida in acciaio ad alta pressione, la linea ondulata flessibile e una linea sostitutiva personalizzata piegata a CNC prodotta quando una parte standard non è disponibile.

Non tutti i punti lungo la linea di un iniettore di carburante subiscono la stessa quantità di stress durante il funzionamento del motore. Le sezioni diritte dei tubi generalmente distribuiscono lo stress legato alla pressione in modo relativamente uniforme lungo la loro lunghezza. Le sezioni di curvatura, al contrario, concentrano lo stress aggiuntivo sul raggio esterno della curva, poiché la parete del tubo è più sottile e geometricamente più complessa in una curva che lungo un tratto rettilineo. Le connessioni dei raccordi introducono la propria concentrazione di sollecitazioni a causa della geometria del cono di tenuta e della forza di serraggio del dado di raccordo. La mappa termica seguente presenta un indice di sollecitazione relativo illustrativo attraverso queste tre zone di tubi in tre condizioni di carico del motore.

La mappa termica mostra l'aumento dello stress relativo dal minimo al pieno carico in tutte e tre le zone dei tubi, che deriva direttamente dalle pressioni di iniezione più elevate e dagli eventi di iniezione più frequenti associati a un carico del motore più elevato. All'interno di ciascuna condizione di carico, la sezione di curvatura mostra costantemente un indice di sollecitazione relativa più elevato rispetto alla sezione diritta, illustrando il motivo per cui la geometria e il raggio di curvatura vengono trattati come importanti dettagli di progettazione piuttosto che come scelte di percorso accidentali. Anche le connessioni dei raccordi mostrano una sollecitazione relativa elevata rispetto alle sezioni diritte, sebbene generalmente leggermente inferiore rispetto alla sezione curva in questo confronto illustrativo, riflettendo la natura concentrata ma localizzata della sollecitazione in un punto di connessione filettata. A pieno carico, tutte e tre le zone mostrano i loro valori più alti in questo schema illustrativo, in linea con la discussione precedente sul picco della pulsazione di pressione durante ciascun evento di iniezione in caso di maggiore domanda di rifornimento. Questo modello aiuta a spiegare perché i guasti legati alla fatica nelle linee degli iniettori di carburante sono più comunemente segnalati nei punti di curvatura e nelle connessioni dei raccordi che lungo una sezione diritta indisturbata del tubo. Per i produttori, questo è parte della giustificazione per l'utilizzo di apparecchiature di piegatura CNC di precisione in grado di produrre un raggio di curvatura costante e graduale anziché una curvatura netta o irregolare che concentrerebbe ulteriormente lo stress in quel punto. Per le officine che eseguono una sostituzione, questo modello è anche un promemoria pratico per ispezionare attentamente le aree di piegatura e le connessioni di raccordo per eventuali segni di danni superficiali, corrosione o precedente serraggio eccessivo prima di presumere che una linea sia ancora riparabile. Rafforza ulteriormente il motivo per cui una linea sostitutiva dovrebbe riprodurre la geometria di piega originale anziché utilizzare una curva più stretta o più stretta come soluzione alternativa durante l'installazione, poiché la modifica del raggio di curvatura può spostare il modello di concentrazione delle sollecitazioni mostrato qui. Trattando questa mappa termica come un modello ingegneristico illustrativo piuttosto che un risultato misurato per qualsiasi motore specifico, le officine e gli operatori delle apparecchiature possono comunque utilizzare la relazione generale zona per zona per dare priorità ai punti di ispezione durante la manutenzione ordinaria.

Le sezioni di piegatura e le connessioni di raccordo sopportano costantemente più sollecitazioni rispetto alle sezioni diritte, motivo per cui le linee di sostituzione dovrebbero riprodurre la geometria di piegatura originale anziché una scorciatoia modificata sul campo.

Guida alla sostituzione e alla manutenzione: come sostituire in sicurezza la linea di un iniettore di carburante

La seguente sequenza delinea il processo generale per la sostituzione di una linea di iniettore di carburante. I passaggi esatti, i valori di coppia e le procedure di scarico della pressione devono sempre essere confermati rispetto alla documentazione di servizio specifica del produttore del motore o dell'attrezzatura prima di iniziare il lavoro.

1. Confermare le specifiche corrette della linea di sostituzione, inclusi rating di pressione, diametro, lunghezza e geometria di piegatura, confrontandole con il manuale di riferimento o di servizio OEM.
2. Scaricare la pressione residua del sistema di alimentazione seguendo la procedura specificata dal produttore del motore prima di scollegare qualsiasi linea ad alta pressione.
3. Scollegare la batteria o isolare l'impianto elettrico come precauzione generale prima di lavorare vicino all'impianto di alimentazione.
4. Allentare e rimuovere i dadi di raccordo sia sull'estremità della pompa/binario che sull'estremità dell'iniettore utilizzando il dado svasato o la chiave a zampa di gallina della dimensione corretta per evitare di arrotondare i raccordi.
5. Ritirare con attenzione la vecchia linea senza forzarla contro i componenti adiacenti, annotando il suo percorso originale e l'orientamento della piega.
6. Ispezionare le superfici del cono di tenuta sia sull'iniettore che sulle porte della pompa/rail per eventuali danni prima di installare la nuova linea.
7. Posizionare prima la nuova linea a mano, allineando i coni di tenuta esattamente prima di infilare i dadi di raccordo per evitare una filettatura incrociata.
8. Serrare ciascun dado di raccordo al valore specificato dal produttore del motore o della linea, evitando sia un serraggio insufficiente che eccessivo.
9. Ricollegare la batteria e seguire la procedura di avviamento specificata dal produttore per pressurizzare nuovamente il sistema di alimentazione.
10. Avviare il motore al minimo e controllare visivamente ogni nuova connessione per individuare eventuali infiltrazioni di carburante prima di riportare il veicolo o l'attrezzatura al normale funzionamento.
11. Ricontrollare la coppia su ciascun raccordo dopo un breve periodo di funzionamento, poiché il ciclo termico iniziale a volte può richiedere un controllo di follow-up.

L'approvvigionamento di una linea sostitutiva che corrisponda alla geometria dell'attrezzatura originale è spesso la parte più difficile di questo processo, in particolare per i modelli di motore più vecchi o meno comuni per i quali non è disponibile una linea standard. NINGBO JIATIAN AUTOMOBILE PIPE CO., LTD., fondata sulla base della precedente Ningbo Xingxin Metal Products Factory fondata nel 1995, è un produttore di linee di iniettori di carburante e una fabbrica di raccordi per tubi automobilistici situata a Wanhou, città di Zhanqi, distretto di Yinzhou, Ningbo, che opera da una struttura che copre circa 32.000 metri quadrati con circa 26.000 metri quadrati di superficie produttiva. L'impianto di produzione dell'azienda comprende dieci macchine piegatubi CNC completamente automatiche, linee di assemblaggio di forni per brasatura su larga scala, attrezzature idrauliche per la formatura interna, una macchina idraulica per l'espansione dell'acqua da 800 tonnellate, saldatori laser automatici, robot di saldatura e centri di lavoro su larga scala, supportati da un laboratorio interno di ricerca e test. Questo tipo di capacità di piegatura e formatura CNC consente a un fornitore di tubi per iniettori di carburante di riprodurre accuratamente il percorso tridimensionale di un motore specifico, il che è direttamente rilevante quando una linea sostitutiva deve corrispondere alla geometria di piegatura originale anziché essere adattata da una lunghezza diritta generica. Per gli operatori di flotte, le officine e i produttori di apparecchiature che acquistano linee sostitutive in grandi volumi, la collaborazione con un affermato produttore o grossista di tubi per il settore automobilistico può contribuire a garantire una precisione dimensionale costante per gli ordini ripetuti.

Una sostituzione sicura della linea dell'iniettore di carburante dipende innanzitutto dallo scarico della pressione del sistema, dalla corrispondenza delle esatte specifiche originali e dal serraggio di ogni connessione al valore specificato dal produttore.

Domande frequenti sulla sostituzione della linea dell'iniettore di carburante

Sostituzione di a fuel injector line safely comes down to matching the exact original specification and following the correct pressure-relief and torque procedure, rather than treating it as a generic tubing swap.
