Cos'è un Linea dell'iniettore di carburante

Una linea dell'iniettore di carburante, denominata anche tubo di iniezione del carburante, è il tubo metallico rigido che trasporta il carburante pressurizzato dalla pompa ad alta pressione o dal common rail a ciascun iniettore di carburante, mantenendo la pressione e la portata richieste dal processo di combustione. Il tubo non crea pressione da solo, trasmette la pressione generata a monte resistendo all'espansione, alla fatica dovuta alle vibrazioni e alle ripetute pulsazioni di pressione.

Nei moderni motori diesel costruiti attorno all'architettura common rail o pompa di distribuzione, questo tubo funziona con cicli di pressione ripetuti che possono superare i 2.000 bar negli attuali sistemi di produzione, con alcune piattaforme avanzate progettate per pressioni che si avvicinano ai 2.700 bar. Poiché la linea subisce questi picchi di pressione molti milioni di volte durante un normale intervallo di servizio, lo spessore delle pareti, il raggio di curvatura e le condizioni della superficie interna sono progettati in base alla durata a fatica piuttosto che a un singolo valore di pressione di scoppio.

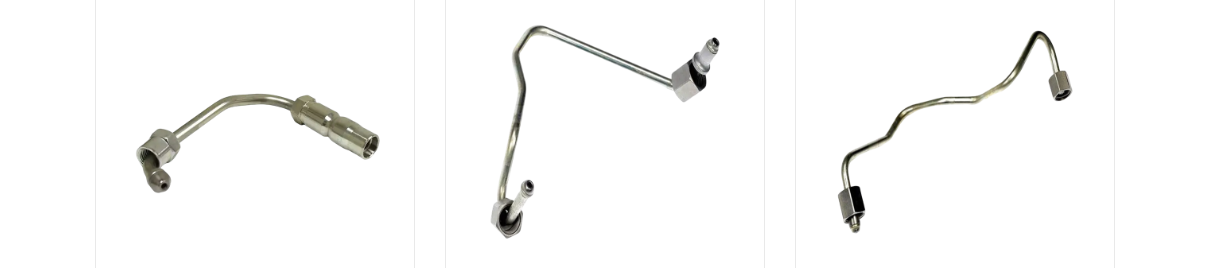

Caratteristiche principali

Collega la pompa ad alta pressione o il common rail direttamente al corpo dell'iniettore
Trasferisce il carburante trattato come un fluido non comprimibile senza espansione misurabile
Formata tramite piegatura CNC in modo che la geometria del tubo corrisponda esattamente ai punti di montaggio sul blocco motore
Prodotto da tubi in acciaio lavorato a freddo adatti a cicli ripetuti di fatica ad alta pressione

Funzioni principali di un tubo di iniezione del carburante

Un tubo di iniezione del carburante svolge diversi compiti contemporaneamente e ognuno di essi influisce sul modo in cui il motore si avvia, gira al minimo e risponde sotto carico.

Consegna del carburante

Il compito principale della linea è spostare un volume di carburante dosato dall'uscita della pompa all'ingresso dell'iniettore senza perdite, aerazione o ritardo, adattando l'uscita della linea dell'iniettore di carburante alla fasatura dell'iniettore in modo che ogni cilindro riceva lo stesso volume nei tempi previsti.

Trasmissione ad alta pressione

Il tubo deve trasmettere i picchi di pressione generati dalla pompa o dal rail senza espandersi o assorbire energia che dovrebbe invece raggiungere l'ugello dell'iniettore. Anche una piccola quantità di espansione elastica nella parete del tubo può ritardare l’accumulo di pressione sulla punta dell’iniettore, un effetto che gli ingegneri descrivono come perdita di efficienza volumetrica.

Precisione dei tempi di iniezione

Poiché il carburante è considerato incomprimibile, il trasferimento dell'onda di pressione attraverso la tubazione avviene in una frazione di millisecondo. Qualsiasi variazione nella lunghezza del tubo, nel diametro interno o nella rigidità delle pareti tra i cilindri può spostare leggermente i tempi di iniezione da un cilindro all'altro, quindi i team di ingegneri specificano le lunghezze delle linee degli iniettori di carburante e i percorsi di curvatura corrispondenti attraverso una bancata di cilindri ovunque il layout lo consenta.

Supporto per l'atomizzazione

L'erogazione stabile della pressione all'ugello dell'iniettore è ciò che consente al carburante di atomizzarsi nella forma di goccioline fini richiesta dalla combustione. Quando un tubo di iniezione del carburante è usurato, rotto o sottodimensionato, la pressione all'ugello diminuisce e la qualità dell'atomizzazione diminuisce, il che in genere si manifesta con un minimo irregolare, avviamenti a freddo più difficili o aumento del fumo di scarico.

Tipi di linee degli iniettori di carburante

Le linee degli iniettori di carburante sono generalmente raggruppate in base alla struttura della parete e alla piattaforma del motore per cui sono progettate.

Classificazione generale delle linee degli iniettori di carburante e delle strutture dei tubi di iniezione del carburante
Digitare	Struttura	Applicazione tipica
Tubo a parete singola	Una parete continua in acciaio trafilato a freddo	Motori diesel per autovetture e veicoli leggeri
Tubo a doppia parete (duplex).	Due strati formati a freddo in un'unica parete per un ulteriore margine di scoppio	Motori per autocarri pesanti, autobus e fuoristrada
Tubo trattato con autofrettaggio	Parete singola precompressa internamente tramite sovrapressione controllata	Sistemi Common Rail sopra i 2000 bar
Tubo corazzato/con maniche	Tubo standard dotato di manicotto esterno protettivo nei punti di usura	Motori con percorso stretto vicino a componenti in movimento

Classificazione per applicazione

Linee degli iniettori di carburante diesel per veicoli passeggeri
Tubi iniezione carburante per veicoli commerciali leggeri
Linee iniettori per autocarri pesanti e autobus
Linee di macchine agricole e edili
Linee motori marini e industriali
Linee iniettori del gruppo elettrogeno

Struttura di una linea di iniettore di carburante

Un gruppo finito della linea dell'iniettore di carburante è costituito da più di un singolo tubo. Ciascuna estremità è formata e lavorata per sigillare contro la pompa o il binario da un lato e l'iniettore dall'altro, mentre la sezione centrale è piegata secondo un raggio specifico in modo da liberare i componenti circostanti del motore senza contatto.

Vista isometrica semplificata di un gruppo della linea di un iniettore di carburante tra una pompa o un corpo del binario e l'iniettore

Componenti chiave

Sede del cono: la punta lavorata che forma una tenuta metallo su metallo contro la pompa o l'uscita del binario
Dado di raccordo: si avvita sul perno di uscita e tira la sede del cono in contatto di tenuta
Corpo del tubo: la sezione portante tra le due estremità, sagomata mediante piegatura CNC
Dado a manicotto: il raccordo sul lato dell'iniettore che fissa l'estremità opposta
Custodia protettiva: è stato aggiunto uno strato esterno opzionale nel punto in cui il tubo altrimenti sfregherebbe contro le staffe o le linee vicine

Dati sulle prestazioni della linea dell'iniettore di carburante

Le figure seguenti riassumono gli intervalli di pressione comunemente osservati, la distribuzione dimensionale e le prestazioni comparative tra i vari tipi di tubi. Sono presentati come punti di riferimento generali piuttosto che come specifiche per ogni singolo modello di motore.

Evoluzione della pressione di iniezione attraverso le generazioni di sistemi

Pressione common rail approssimativa in bar nelle generazioni successive del sistema

Pressione operativa tipica per applicazione

Diesel per autovetture

2000 bar

Veicolo commerciale leggero

2200 bar

Autocarri e autobus medi/pesanti

2500 bar

Agricoltura ed edilizia

2200 bar

Motore marino e industriale

1800 bar

Intervallo tipico di pressione operativa superiore per piattaforma motore, espresso in bar

Distribuzione comune del diametro esterno

6 millimetri, 15%

8 millimetri, 35%

10 mm, 30%

12 millimetri, 15%

14 mm, 5%

Quota relativa delle dimensioni del diametro esterno comunemente utilizzate nelle applicazioni delle linee di iniettori di carburante

Confronto delle prestazioni tra i tipi di tubi

Tubo standard trafilato a freddo Tubo trattato con autofrettaggio Tubo duplex/doppia parete

Confronto relativo dei tipi di tubi in cinque attributi prestazionali, con punteggio su una scala a cinque punti

Materialei e processo di produzione

La scelta del materiale e il metodo di formatura influenzano la durata di resistenza di una linea di iniettore di carburante sotto ripetuti cicli di pressione.

Materiali comuni utilizzati per la produzione di linee di iniettori di carburante e tubi di iniezione di carburante
Material	Caratteristica tipica	Uso comune
Acciaio al carbonio	Trafilato a freddo, elevata resistenza alla trazione, conveniente	Applicazioni per autovetture e veicoli leggeri
Acciaio legato	Maggiore resistenza alla fatica grazie agli elementi di lega	Sistemi diesel per servizio medio e pesante
Acciaio inossidabile	Forte resistenza alla corrosione in ambienti umidi o marini	Motori per attrezzature marine, industriali e per esterni

Formatura a freddo e Autofrettage

Applicando una pressione interna controllata al tubo durante la lavorazione, si verifica una deformazione plastica sulla parete interna, creando uno stress di compressione residuo. Questa sollecitazione residua compensa la sollecitazione di trazione generata durante la normale pressione operativa, migliorando la durata a fatica e aumentando il margine di pressione di scoppio del tubo di iniezione del carburante finito.

Piegatura CNC e controllo dimensionale

L'attrezzatura per la piegatura dei tubi CNC modella la geometria tridimensionale di ciascuna linea di iniettori di carburante in modo che corrisponda ai punti di montaggio su un design specifico del motore, aiutando la parte finita a posizionarsi correttamente senza ulteriore stress nei punti di connessione.

Applicazioni delle linee degli iniettori di carburante e dei tubi di iniezione del carburante

Le linee degli iniettori di carburante sono progettate in base allo spazio di percorso, al ciclo di lavoro e all'ambiente operativo della piattaforma che servono.

Autovetture diesel: raggi di curvatura compatti per adattarsi ai vani motore con passo corto
Furgoni commerciali leggeri e pick-up: linee abbinate al ciclo di lavoro più elevato al minimo e all'uso stop-start
Autocarri e autobus medi e pesanti: linee di diametro esterno più grande classificate per cicli di pressione estesi
Macchine agricole e edili: linee instradate per tollerare polvere, vibrazioni e ampi sbalzi di temperatura
Motori marini e industriali: linee specificate con maggiore resistenza alla corrosione per ambienti operativi umidi
Gruppi elettrogeni e apparecchiature elettriche fisse: linee dimensionate per il servizio continuo piuttosto che per il ciclo di carico variabile

Capacità di produzione di linee di iniettori di carburante

Gli impianti di produzione che operano come produttori di tubi per iniettori di carburante in genere combinano la piegatura dei tubi CNC, la formatura a freddo interna e la lavorazione meccanica di precisione sotto lo stesso tetto in modo che le tolleranze dimensionali rimangano costanti dal primo prototipo fino all'intero volume di produzione. Una struttura costruita attorno a questo scopo opera comunemente su decine di migliaia di metri quadrati e abbina centri automatizzati di piegatura tubi con linee di brasatura e saldatura dedicate per mantenere i programmi delle linee di iniettori di carburante OEM su un unico percorso di produzione tracciabile.

Attrezzatura di produzione tipica

Molteplici macchine piegatubi CNC completamente automatiche per l'esatta geometria tridimensionale
Macchine idrauliche per la formatura interna che coprono un'ampia gamma di diametri
Saldatura laser automatizzata e celle robotizzate per una qualità di giunzione costante
Centri di lavoro di grandi dimensioni per la formatura di estremità, sedi coniche e filettatura
Un'area dedicata al test e all'ispezione per controlli dimensionali e di pressione

Le strutture configurate in questo modo sono posizionate per supportare sia un rapporto di fornitore di tubi per iniettori di carburante diesel per la distribuzione aftermarket sia un ruolo di produttore di tubi per iniettori common rail per piattaforme OEM, poiché la stessa linea di processo di formatura e autofrettaggio dei tubi può passare da configurazioni duplex, a parete singola e armate senza investimenti separati in attrezzature. Per gli acquirenti che ricercano una catena di fornitura con sede in Cina che produce tubi per iniezione carburante, la combinazione di ricerca e sviluppo interni, un processo di formatura controllato e test di laboratorio integrati è generalmente ciò che determina se un fornitore di tubi per carburante ad alta pressione può mantenere tolleranze strette attraverso cicli di produzione ripetuti.

Considerazioni sull'installazione e sulla manutenzione

La corretta gestione prima e dopo l'installazione ha un effetto diretto sulla durata del funzionamento senza problemi di una linea di iniettore di carburante.

Pratiche di installazione

Stringere i dadi di raccordo seguendo la sequenza di coppia specificata per il motore, operando in fasi graduali e uniformi anziché in un tiro continuo
Sostenere il tubo per tutta la sua lunghezza con i morsetti originali in modo che il carico delle vibrazioni non si concentri sulle estremità del raccordo
Evitare di piegare nuovamente o raddrizzare una linea formata sul campo, poiché la rimodellazione di un tubo lavorato a freddo rimuove lo schema di stress residuo incorporato durante la produzione

Segnali di ispezione e usura

Infiltrazioni di carburante o residui umidi attorno all'area del dado di raccordo
Crepatura superficiale visibile vicino alla sede del cono o all'apice della curvatura
Vaiolature o scolorimento della superficie su linee esposte all'umidità o al sale antigelo
Un minimo irregolare o un avviamento a freddo difficile che migliora una volta controllata la pressione del rail

Gestione dello stoccaggio

Quando una linea dell'iniettore di carburante viene conservata prima dell'installazione, mantenendo i cappucci protettivi in posizione e il tubo in un'area asciutta e a temperatura stabile si riduce la possibilità di corrosione superficiale correlata all'umidità prima che la parte raggiunga il motore.

Domande frequenti

Q1: Cos'è una linea di iniettore di carburante

Una linea dell'iniettore di carburante è un tubo ad alta pressione che trasferisce il carburante dalla pompa di iniezione o dal common rail all'iniettore, mantenendo la pressione necessaria affinché l'iniettore si apra e fornisca il carburante nei tempi previsti.

Q2: Cosa fa un tubo dell'iniettore di carburante

Gestisce l'erogazione del carburante, la trasmissione ad alta pressione e la precisione dell'iniezione, mantenendo costante il segnale di pressione dalla pompa o dal rail fino all'ugello dell'iniettore.

Q3: Come funziona una linea di iniettori diesel

La linea trasmette la pressione del carburante con un ritardo minimo, supportando una fasatura precisa dell'iniezione e aiutando l'iniettore a produrre uno spruzzo finemente atomizzato al momento dell'iniezione.

Q4: Di quali materiali sono fatti i tubi degli iniettori di carburante

I materiali comuni includono acciaio inossidabile, acciaio al carbonio e acciaio legato, scelti in base alla pressione nominale, ai requisiti di fatica e all'ambiente operativo del motore.

Q5: Con quale frequenza è necessario ispezionare le linee degli iniettori di carburante

L'ispezione visiva di routine ad ogni intervallo di manutenzione è tipica, controllando eventuali infiltrazioni nei raccordi, crepe sulla superficie vicino alle curve e corrosione sulla superficie esterna.

Q6: È possibile riparare una linea dell'iniettore di carburante o sostituirla

Poiché il tubo si basa su uno specifico modello di sollecitazione residua interna, una linea che mostra fessurazioni, deformazioni o perdite viene generalmente sostituita anziché rimodellata o riparata.

Q7: Cosa causa la perdita o la rottura della linea di un iniettore di carburante

Le cause più comuni sono la fatica da pressione ripetuta, i raccordi allentati o eccessivamente serrati, lo sfregamento delle vibrazioni contro i componenti vicini e la corrosione.

Q8: Le linee degli iniettori di carburante sono le stesse per i motori a benzina e diesel

No, i sistemi diesel common rail e di pompa generalmente funzionano a pressioni molto più elevate rispetto ai sistemi a iniezione diretta di benzina, quindi lo spessore delle pareti della linea e la selezione dei materiali differiscono di conseguenza.
