Cos'è un tubo per l'astina di livello dell'olio motore? Guida ai materiali e alle funzioni

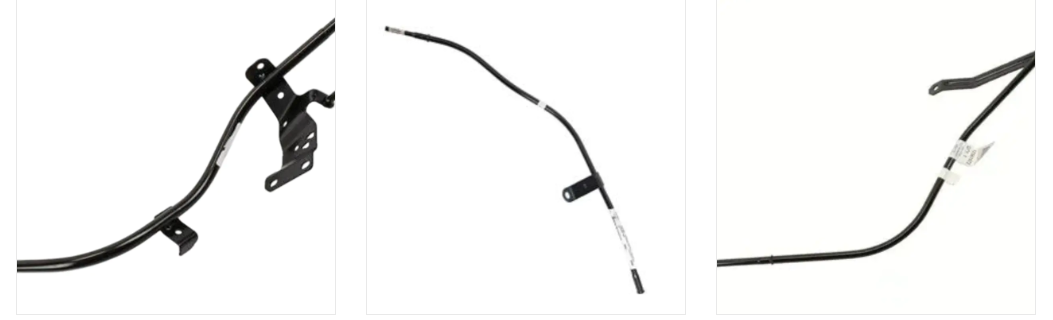

Cos'è un Tubo dell'astina di livello dell'olio motore

Un tubo per l'astina di livello dell'olio motore è il tubo guida cilindrico installato nella coppa dell'olio motore che contiene l'astina di livello dell'olio e offre ai tecnici un canale stabile e sigillato per controllare il livello e le condizioni dell'olio. An Tubo dell'astina di livello dell'olio per motori automobilistici spesso supporta anche il riempimento o lo scarico dell'olio in alcuni modelli di motore , rendendolo un piccolo componente con un ruolo fuori misura nella manutenzione quotidiana del motore. Il tubo va da un'apertura vicino alla parte superiore del blocco motore fino alla coppa dell'olio, mantenendo l'astina allineata nella stessa posizione ogni volta che viene inserita in modo che le letture del livello dell'olio rimangano coerenti.

Oltre a guidare semplicemente l'astina di livello, il tubo forma un percorso sigillato che mantiene sporco, umidità e detriti lontani dalla fornitura di olio. Questa funzione è importante per le autovetture, i camion commerciali, i gruppi elettrogeni e le macchine edili, ovunque un motore abbia bisogno di un modo affidabile e ripetibile per monitorare il livello e la qualità dell'olio durante i controlli di routine.

Funzioni principali del tubo dell'astina di livello

Un tubo per l'astina di livello dell'olio motore ben progettato fa molto di più che mantenere l'astina in posizione. Svolge diversi ruoli di supporto che proteggono il motore e semplificano la manutenzione.

Canale di rilevamento del livello dell'olio, che fornisce un punto di inserimento stabile per letture accurate una volta che il motore si è raffreddato
Prevenzione della contaminazione, utilizzando un anello di tenuta e un'estremità ondulata per bloccare corpi estranei e umidità dalla coppa dell'olio
Supporto per il riempimento o lo scarico dell'olio, con alcuni modelli che includono un'apertura di riempimento o una valvola di scarico all'estremità del tubo
Durevolezza strutturale, costruita con materiale resistente alla corrosione per resistere a operazioni prolungate e ad alto calore
Sostituzione semplificata, utilizzando connessioni filettate o a scatto adatte a diversi layout del motore

Materiali in acciaio, acciaio inossidabile e tubo flessibile con astina di livello

La scelta del materiale influisce sulla capacità del tubo dell'astina di livello di resistere al calore, alle vibrazioni e alla corrosione nel corso degli anni di funzionamento del motore. Tre famiglie di materiali coprono la maggior parte delle applicazioni oggi sul mercato.

Tabella 1: Materiali comuni dei tubi dell'astina di livello e caratteristiche tipiche
Tipo materiale	Resistenza alla corrosione	Applicazione tipica
Tubo per astina di livello olio in acciaio	Moderato	Motori passeggeri standard e commerciali leggeri
Tubo per astina di livello in acciaio inossidabile	Alto	Autocarri pesanti, gruppi elettrogeni, ambienti difficili
Tubo flessibile per astina di livello	Moderato to High	Vani motore stretti con vincoli di percorso

Figura 1: Confronto illustrativo della resistenza alla corrosione tra i comuni tipi di materiali dei tubi dell'astina di livello

I tubi con astina di livello in acciaio inossidabile offrono generalmente la massima resistenza a lungo termine alla ruggine e alla vaiolatura, motivo per cui compaiono frequentemente su gruppi elettrogeni e macchine edili che operano in condizioni esterne impegnative. I tubi in acciaio standard rimangono un'opzione pratica e ampiamente utilizzata per le applicazioni quotidiane dei veicoli passeggeri, mentre i tubi flessibili per astina di livello risolvono le sfide di instradamento nei vani motore dove un percorso di tubi rigidi non è pratico.

Fattori di durabilità che prolungano la durata

Un tubo dell'astina di livello si trova vicino al calore del motore e alle vibrazioni costanti per tutta la vita del veicolo, quindi alcuni dettagli costruttivi fanno una differenza misurabile nella durata prima di dover essere sostituita.

Sigillatura e controllo della contaminazione

L'anello di tenuta nella parte superiore del tubo e la sezione ondulata vicino alla base lavorano insieme per impedire all'umidità e ai detriti della strada di penetrare nella coppa dell'olio. Una guarnizione usurata o mancante è uno dei motivi più comuni per cui si manifesta la contaminazione dell'olio durante i controlli di routine, anche quando l'olio stesso è stato cambiato di recente.

Resistenza al calore e alle vibrazioni

Poiché in molti layout del motore il tubo si trova vicino al monoblocco e al percorso di scarico, la tolleranza alle alte temperature è importante tanto quanto la resistenza del materiale. I tubi costruiti con materiale resistente alla corrosione e un montaggio aderente mantengono la loro forma e posizione anche dopo anni di cicli termici, mantenendo la lettura accurata dell'astina di livello nel tempo.

Segni che è necessario sostituire il tubo dell'astina di livello

La maggior parte dei problemi relativi al tubo dell'astina mostrano chiari segnali di allarme prima di causare maggiori grattacapi di manutenzione. Il riconoscimento tempestivo di questi fattori mantiene accurati i controlli dell'olio e impedisce alla contaminazione di raggiungere la coppa dell'olio.

L'astina sembra allentata o oscilla notevolmente quando viene inserita nel tubo
Intorno alla base nel punto in cui il tubo incontra la coppa dell'olio compaiono residui o infiltrazioni di olio
Il tubo presenta piegature, ammaccature o crepe visibili lungo la sua lunghezza
L'astina diventa difficile da inserire o rimuovere agevolmente
Dopo la pulizia appare sporco o umidità all'interno dell'apertura del tubo

Figura 2: Modello illustrativo dell'efficacia della tenuta nel corso degli anni di servizio tra i diversi tipi di materiali del tubo

Come rimuovere e installare un tubo con astina di livello

La sostituzione del tubo dell'astina di livello è un'operazione gestibile sulla maggior parte dei motori una volta che il vecchio tubo è stato individuato e liberato dal punto di montaggio. Un tubo rotto o grippato generalmente necessita di un processo di rimozione attento e metodico piuttosto che della forza.

Rimozione di un tubo dell'astina di livello rotto

Individuare il punto di montaggio sul blocco o sul coperchio della valvola e verificare se il tubo è filettato, a scatto o imbullonato
Applicare una leggera pressione oscillante mentre si tira verso l'alto se il tubo è inserito a pressione nella padella
Rimuovere prima il bullone o la staffa di fissaggio se il tubo è fissato con un dispositivo di fissaggio
Pulisci accuratamente il foro di montaggio una volta estratto il vecchio tubo per rimuovere detriti o vecchio sigillante

Installazione di un nuovo tubo dell'astina di livello

Verificare che il tubo sostitutivo corrisponda alla lunghezza, al diametro e allo stile di montaggio originali
Montare un nuovo anello di tenuta sul tubo prima dell'installazione per mantenere una tenuta pulita
Guidare il tubo nell'apertura della padella in modo uniforme per evitare di piegare l'estremità inferiore
Fissare il punto di montaggio superiore secondo il design originale filettato o a scatto
Inserire l'astina e verificare che sia posizionata completamente e che la lettura sia accurata prima di chiudere il vano motore

Confronto tra i tipi di tubi dell'astina di livello fianco a fianco

Scegliere tra acciaio, acciaio inossidabile e costruzione flessibile si riduce a valutare alcune misure pratiche rispetto all'ambiente del motore che il tubo servirà.

Figura 3: performance comparativa di cinque misure pratiche su scala relativa

I tubi in acciaio inossidabile tendono ad avere una maggiore resistenza al calore e alla corrosione, il che si adatta alle applicazioni per carichi pesanti e per apparecchiature esterne, mentre i tubi flessibili ottengono un vantaggio nell'instradamento attraverso layout stretti o irregolari del vano motore dove una forma di tubo rigido è più difficile da montare.

Applicazioni per tutti i tipi di veicoli e attrezzature

Un tubo per l'astina di livello dell'olio per autoveicoli è presente su un'ampia gamma di piattaforme di propulsione, con materiale e forma spesso adattati per adattarsi alla disposizione specifica del motore.

Tabella 2: Tipi di apparecchiature comuni e considerazioni tipiche sul tubo dell'astina di livello
Tipo di attrezzatura	Considerazione tipica sui tubi
Autovetture	Tubo compatto in acciaio o flessibile montato in spazi ristretti nel vano motore
Camion commerciali	Tubo in acciaio rinforzato o acciaio inossidabile per cicli di lavoro estesi
Gruppi elettrogeni	Tubo in acciaio inossidabile che supporta l'esposizione e le vibrazioni esterne
Macchine edili	Tubo per carichi pesanti resistente alla polvere, all'umidità e al movimento costante

Figura 4: Distribuzione illustrativa dell'utilizzo del tubo dell'astina di livello nelle categorie di apparecchiature comuni

Informazioni sul produttore

In qualità di produttore cinese di tubi per astina di livello dell'olio per motori automobilistici e di fabbrica di tubi per astina di livello dell'olio per motori automobilistici, l'azienda ha sede a Wanhou, città di Zhanqi, distretto di Yinzhou, città di Ningbo, un'area con comodi collegamenti di trasporto a circa 25 chilometri dall'aeroporto di Ningbo Lishe e vicino alla zona industriale costiera di Ningbo. L'azienda è nata dalla Ningbo Xingxin Metal Products Factory, fondata nel 1995, e oggi opera come impresa high-tech specializzata in raccordi per tubi automobilistici in tutto il mondo. Sito di 32.000 metri quadrati con 26.000 metri quadrati di superficie produttiva .

Le attrezzature di produzione comprendono macchine piegatubi CNC completamente automatiche, linee di assemblaggio di forni per brasatura su larga scala, macchine idrauliche per la formatura interna che coprono diametri da 10 a 80 millimetri, una macchina idraulica di espansione dell'acqua da 800 tonnellate, saldatrici laser completamente automatiche, robot di saldatura e centri di lavoro su larga scala, supportati da un laboratorio interno di ricerca e test. In qualità di produttore e fornitore di tubi per astina di livello olio, il team produce anche soluzioni OEM di tubi per astina di livello olio insieme alla produzione principale di tubi corrugati per il settore automobilistico, applicando la tecnologia dei tubi corrugati ad espansione dell'acqua sviluppata secondo standard elevati nel settore.

Domande frequenti

Q1. Quale tubo dell'astina di livello dell'olio è adatto al mio motore

Adattare il ricambio alla lunghezza, al diametro e allo stile di montaggio del tubo originale, poiché la disposizione varia notevolmente tra i modelli di motore.
Q2. Posso sostituire solo il tubo dell'astina di livello

Sì, in genere il tubo può essere sostituito da solo senza dover sostituire l'astina stessa o altri componenti circostanti.
Q3. Quanto dura il tubo dell'astina di livello dell'olio

La durata dipende dal materiale e dalle condizioni operative, con i tubi in acciaio inossidabile che generalmente mantengono l'efficacia della tenuta più a lungo rispetto all'acciaio standard nelle stesse condizioni.
Q4. Quale materiale è migliore per i tubi dell'astina di livello dell'olio

L'acciaio inossidabile offre la massima resistenza alla corrosione per ambienti difficili, mentre l'acciaio standard e i tubi flessibili si adattano bene a molte applicazioni quotidiane dei veicoli passeggeri.
Q5. I tubi dell'astina di livello dell'olio sono universali

No, i tubi sono specifici del motore in termini di lunghezza, diametro e stile di montaggio, quindi è importante che corrispondano alla configurazione della parte originale prima di ordinare una sostituzione.
Q6. È possibile riparare un tubo dell'astina di livello piegato?

Talvolta le pieghe minori vengono raddrizzate, ma un tubo con ammaccature o crepe strutturali è generalmente meglio sostituirlo per mantenere una tenuta adeguata.
D7. È possibile sostituire il tubo dell'astina di livello dell'olio

Sì, la maggior parte dei tubi dell'astina di livello utilizza connessioni filettate o a scatto progettate appositamente per semplificare la sostituzione.
Q8. Come rimuovere un tubo dell'astina di livello rotto

Identificare innanzitutto lo stile di montaggio, quindi esercitare una leggera pressione oscillante o rimuovere il dispositivo di fissaggio prima di liberare il foro di montaggio dai detriti.
D9. Come installare un nuovo tubo dell'astina di livello

Montare un nuovo anello di tenuta, guidare il tubo in modo uniforme nell'apertura della vaschetta, fissare il supporto superiore e verificare che l'astina di livello letture accuratamente una volta installata.
Q10. Di quanta manutenzione ha bisogno un tubo con astina di livello

Di solito sono sufficienti controlli visivi di routine per le condizioni delle guarnizioni e il montaggio sicuro, con la sostituzione necessaria solo quando compaiono segni di usura.
